Hoe maak je de aansluiting voor een UTP-kabel?
Een UTP- of netwerkkabel is een kabel met meerdere getwiste aderparen, bedoeld voor het verzenden van data. In een gewone huishoudelijke elektrische installatie wordt een UTP-kabel vooral gebruikt voor het bekabeld verbinden van apparaten met het internet, zoals computers, smart-tv’s of netwerkprinters. Je kan zo'n UTP-aansluiting inwerken in de muur. We geven mee hoe je dit aanpakt.
Toegepast: een TV-aansluiting
Waar vroeger de coaxkabel rechtstreeks met de tv verbonden werd, werken providers tegenwoordig met digitale tv-ontvangers die, naast een stroomkabel die je gewoon in het stopcontact moet steken, enkel nog een UTP-aansluiting vereisen. Je sluit het ene uiteinde van de ethernetkabel aan op de ingang in de digitale tv-ontvanger, en het andere uiteinde op je modem. Vanaf je digitale tv-ontvanger kan je dan de verbinding maken met je televisiescherm via een HDMI-kabel.
Als de router dicht genoeg bij de televisie staat, kan je de UTP-kabel van de router rechtstreeks naar de aansluiting van de tv-ontvanger leiden. Soms moet je een UTP-kabel in de wand inwerken en doortrekken vanaf de locatie van de router tot aan je televisietoestel. Daar maak je de verbinding in een wanddoos. In deze wanddoos kan je dan de verbinding maken met een UTP-kabel die loopt naar de ontvanger van je televisietoestel.
Hoe ga je te werk?

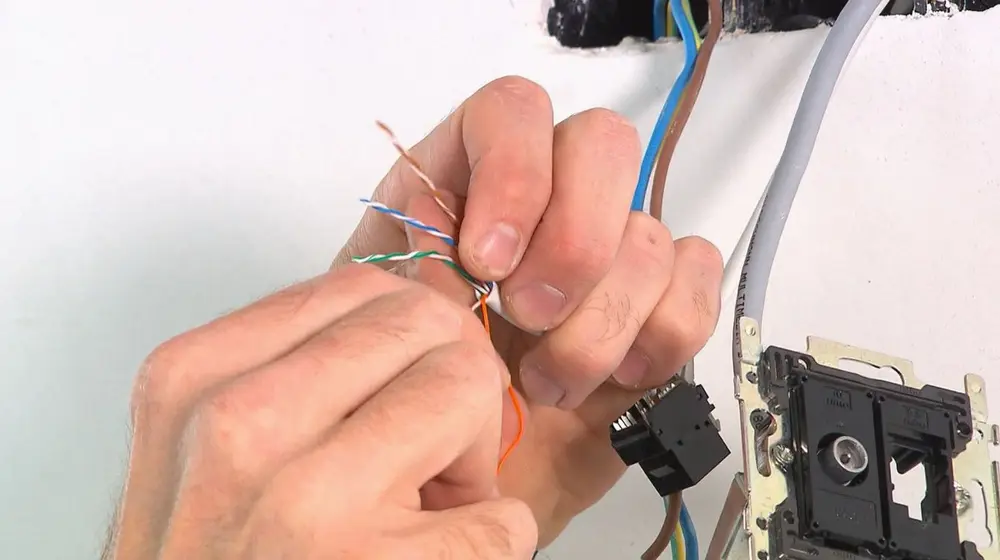

Een UTP-kabel heeft 8 aders die 4 twisted pairs vormen, elk met zijn eigen kleur. De kabel komt eerst doorheen een aansluitblokje. Wanneer de kabel door het aansluitblokje is gehaald, kun je deze ontmantelen; een lengte van ongeveer 5 cm is voldoende. Daarna haal je de paren een beetje uit elkaar om alles goed te kunnen aansluiten. De gekleurde aders moeten nu diep genoeg in de respectievelijke openingen worden gehaakt.

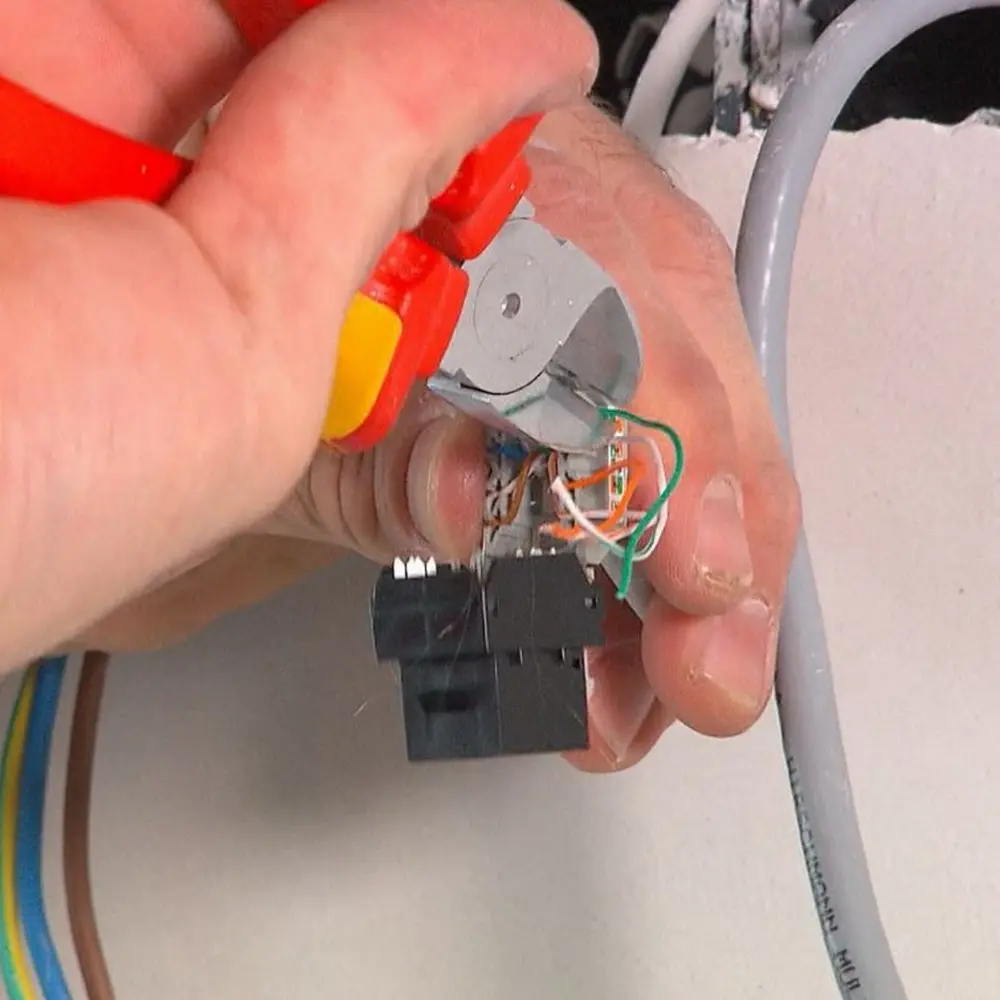

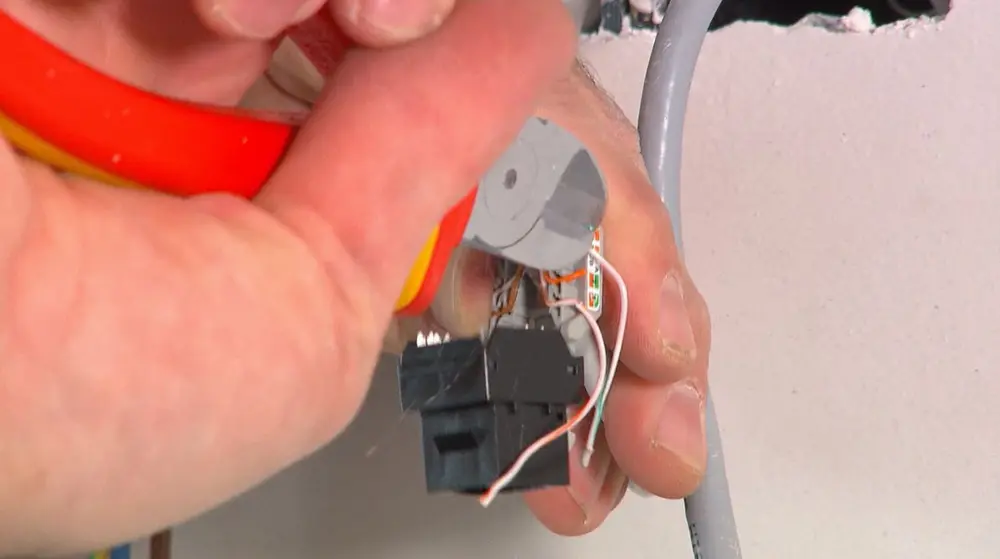

Waar welke kleur moet, kun je zien op het koppelstukje of in je instructieboekje. Het is belangrijk het B-protocol te volgen, wat de gangbare norm is in Europa. Het is niet nodig om de aders te strippen voor aansluiting, maar het is wel noodzakelijk om de uitstekende restjes netjes af te knippen nadat ze op hun plaats zijn aangebracht.
Door het blokje dicht te klappen – je zou hierbij een klik moeten horen – wordt de isolatie van de geleiders automatisch doorgesneden. Met een nylonstrip bevestig je de kabel aan het blokje. Kort vervolgens de strip af en klik het blokje op zijn plaats in de sokkel. Daarna kan je het blokje op het inbouwpotje vastschroeven en kan het inbouwpotje in de muur.
